產品介紹

C-1200S絞合導體數顯倍力夾具是測量電線電纜導體的直流電阻的配套設備。可與QJ36、QJ57、SB2230、PC36C等多種雙臂電橋、數字電橋配合使用測量導體的電阻值。滿足GB/T3048電性能試驗方法標準要求。底板采用鋁合金型材，獨立電流端夾頭和電壓測試端夾頭；電流端夾頭根據所測導體截面積大小，可以移動與測試端（電壓夾頭）之間的距離。其性能指標及技術參數均符合相關的國家標準要求。

本產品通過機械結構實現倍力夾持功能，可避免例如測量交聯鋁線時，因?qū)w內部纏繞松散而導致所測電阻值的不準確，夾持力可達4T。

技術參數

電流端形狀：120°虎口型

電壓端形狀：120°刀叉狀

電流端夾持力：0-4T

夾具接觸寬度：46mm

電流端、電壓端間距：可調范圍80-190mm

測量導線長度：1000mm

最大試樣截面：1200mm²

功能特點

獨特的電流端夾頭設計，能保證與試樣良好的接觸，其形狀為120°虎口型，同一夾具兩部分成交叉狀，前端倍力加壓手輪通過蝸輪蝸桿結構可保證夾具對試樣產生足夠大且均勻的夾緊力，此夾緊力可壓至4T以上。

電壓端夾頭與電流端形狀相似，其與試樣接觸部位采用刀刃形狀，電流端與電壓端聯動，且同時壓緊試樣，對圓形、扇形截面試樣，不需要更換夾具。

電壓端與電流端距離可調，支持1200mm²以下截面的試樣。

夾具夾頭材料采用純銅，有足夠的機械強度，接觸熱電勢不大。

設有電壓端間距調節標尺，兩電壓端距離可調，使用方便。

該夾具對銅、鋁單線截面1200mm²圓形、扇形絞線可直接使用，也能用于漆包圓線、扁線電阻測量。

使用該夾具測量銅線電阻時，可直接使用頂部預緊力手輪即可，無需倍力加壓手輪。當測量大截面鋁線電阻時，可先使用頂端預緊力手輪夾緊到一定范圍，然后再通過前端倍力加壓手輪繼續加壓，便可測量出準確電阻值。

主要結構說明

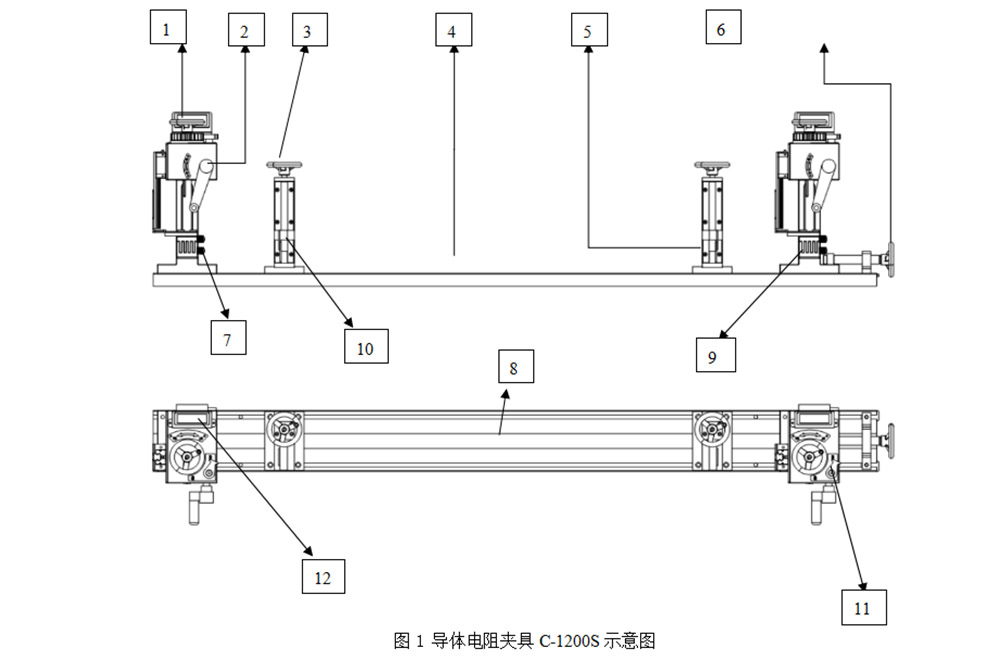

該夾具主要由電流端夾頭、電壓端夾頭、鋁合金底板、C型支架、預緊力手輪、倍力加壓手輪、導線張緊手輪等部分組成，詳見圖1。

①預緊力手輪  ②倍力加壓手輪  ③電壓端手輪  ④鋁合金底板  ⑤電壓端接線柱  ⑥導線張緊手輪  ⑦電流端接線柱   ⑧標尺  ⑨電流端夾頭  ⑩電壓端夾頭  ?夾緊松開棘輪 ?力值顯示表

使用方法

第一步：將被測導線按標準做好試樣，并將被測試樣放在夾具上。

第二步：旋轉左側電流端頂部的預緊力手輪，用預緊力夾住試樣，將棘輪撥動到夾緊位置，并絆住頂部齒輪，順時針旋轉前端倍力加壓手輪，將試樣加壓即可。同樣操作右側電流端手輪，將試樣夾緊。隨后旋轉最右側導線張緊手輪，將被測試樣拉直。最后將電壓端位置夾緊試樣，保證銅夾頭與試樣良好接觸即可。

第三步：測量完成后，先逆時針旋轉倍力加壓手輪，將壓力卸掉，旋轉過程中，當上方棘輪已經松動，但是上方的預緊力手輪還是擰不動時，可將棘輪撥動到松開位置，并絆住齒輪，繼續逆時針旋轉倍力加壓手輪，直至上方絲杠出現松動為止，此時撥開棘輪，旋轉預緊力手輪，松開夾頭即可。

按相關國標進行試驗。

注意事項：

試驗時，應確保兩電壓端距離為1m，否則影響電阻測量精度。

對圓形、扇形截面試樣，不需要更換夾具。

該夾具對銅、鋁單線截面≤1200mm²圓形、扇形絞線可直接使用，也能用于漆包圓線、扁線電阻測量。

使用該夾具測量銅線電阻時，可直接使用頂部預緊力手輪即可，無需倍力加壓手輪。當測量大截面鋁線電阻時，可先使用頂端預緊力手輪夾緊到一定范圍，然后再通過前端倍力加壓手輪繼續加壓，便可測量出準確電阻值。
